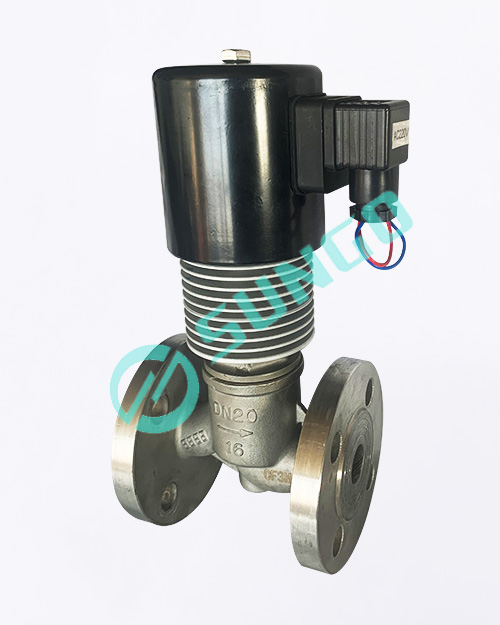

SZCZP高溫防爆電磁閥

2020-09-17

用途

本閥是間接先導式平衡型電磁閥，具有耐高溫、耐腐蝕、耐磨損、使用范圍廣等優點，廣泛應用于輸送水、輕油、重油、過熱蒸汽、腐蝕氣體等介質管路中。完成系統中氣體、蒸汽、液體、油類等各種介質的自動控制和自動調節。也可用于電鍍行業。

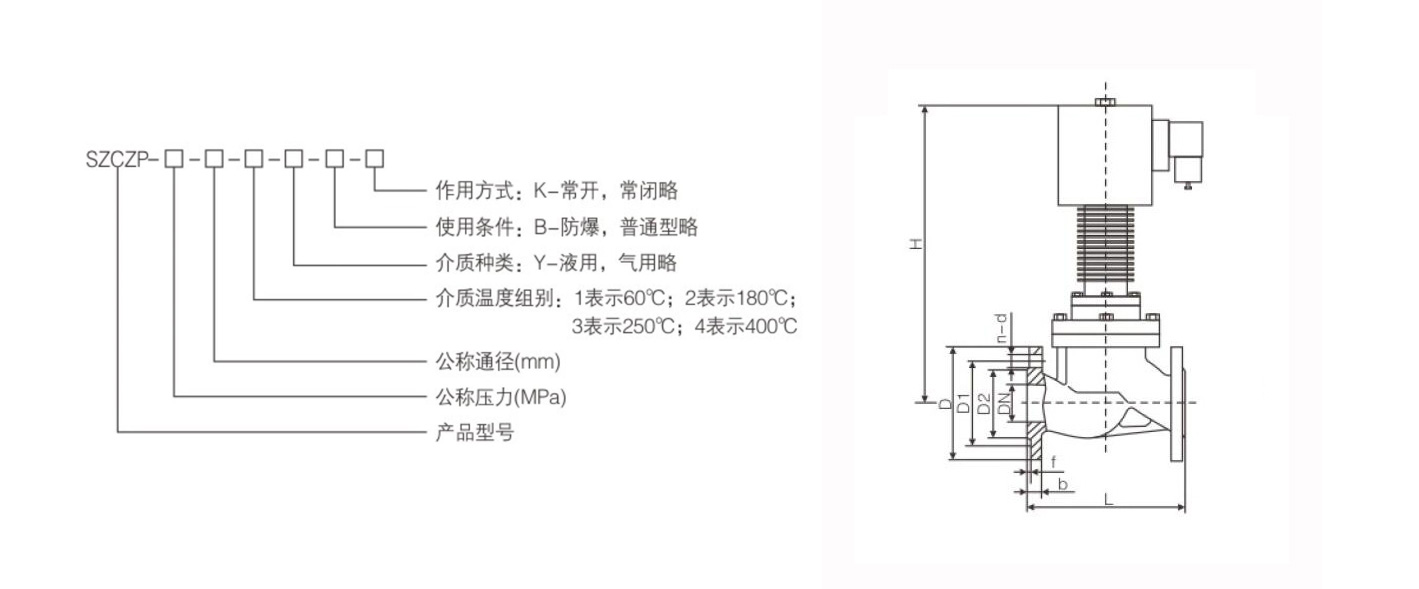

型號規格說明

2020-09-17 未標題-1.jpg

技術參數

公稱溫度(℃)		≤400
公稱壓力(MPa)		1.6
工作壓差(MPa)		0~1.6		0.05~1.6				0.1~1.6
公稱通徑		10	15	20	25	32	40	50	65	80	100	125	150
功耗(VA)		50~80
電源電壓		AC220V 110V DC 24V
額定流量系數 (KV)		按JB/T7352-94規定
泄漏量(ml/min)	按JB/T7352-94·F規定

安裝參數

DN	L	H	D	D1	D2	B	F	N-D
10	115	465	90	60	41	14	2	4-?14
15	115	465	95	65	46	14	2	4-?14
20	150	465	105	75	56	16	2	4-?14
25	160	465	115	85	65	16	3	4-?14
32	180	475	140	100	76	18	3	4-?18
40	200	490	150	110	84	18	3	4-?18
50	230	505	165	125	99	20	3	4-?18
65	290	525	185	145	118	22	3	8-?18
80	310	535	200	160	132	24	3	8-?18
100	350	565	235	190	156	24	3	8-?22
125	400	580	270	220	184	26	3	8-?26
150	480	605	300	250	211	28	3	8-?26
