ZCM電磁閥是適用于城市煤氣、液化石油氣、天然氣等多種燃氣為加熱燃燒介質的二位式通斷切換管路，進行溫度自動控制的執行機構。它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的燃氣加熱自控系統。
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | ||
| 工作介質 | 煤氣、液化石油氣和天然氣 | ||||||||||||||||
| 介質溫度℃ | -20~80 | ||||||||||||||||
| 環境溫度℃ | -40~60 | ||||||||||||||||
| 公稱壓力(MPa） | 1.0 | ||||||||||||||||
| 工作壓差(MPa) | 0~0.03 | 0~0.1 | |||||||||||||||
| 安裝方式 | 垂直安裝 | ||||||||||||||||
| 電源電壓 | AC220V其它規格可作特殊訂貨 | ||||||||||||||||
| 工作電流（A） | 直流 | 0.13 | 0.17 | 0.41 | 0.71 | 1.1 | |||||||||||
| 交流 | 0.13 | 0.17 | 0.41 | 0.71 | 1.1 | ||||||||||||
| 功率（VA） | 直流 | 26 | 33 | 80 | 140 | 220 | |||||||||||
| 交流 | 26 | 33 | 80 | 140 | 220 | ||||||||||||
| 防爆標志 | Exd IIBT6 | ||||||||||||||||

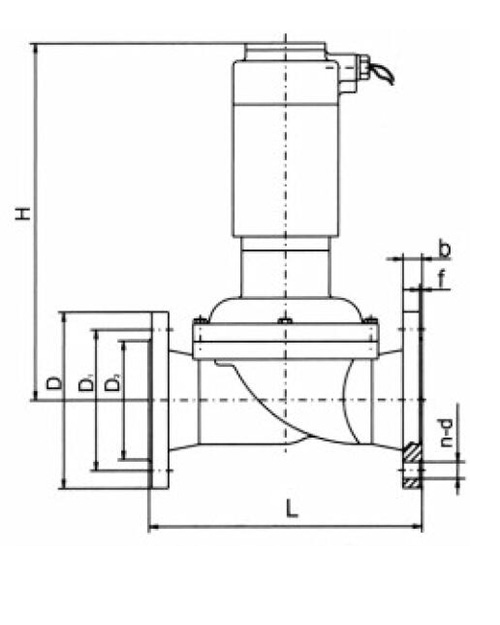

| 公稱通徑 DN | 內螺紋連接 | 法蘭連接 | |||||||||||
| 內螺紋 | 外形尺寸 | 外形尺寸 | 法蘭尺寸 | ||||||||||
| H | L | G | H | L | D | D1 | D2 | B | I | N-D | |||
| 15 | 153 | 92 | 1/2 | 210 | 115 | 95 | 65 | 46 | 14 | 2 | 4-?14 | ||
| 20 | 153 | 92 | 3/4 | 210 | 150 | 105 | 75 | 56 | 16 | 2 | 4-?14 | ||
| 25 | 153 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 18 | 3 | 4-?14 | ||
| 32 | 176 | 120 | 1 1/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-?18 | ||
| 40 | 176 | 140 | 1 1/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-?18 | ||
| 50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-?18 | ||
| 65 | 390 | 290 | 185 | 145 | 118 | 20 | 3 | 4-?18 | |||||
| 80 | 401 | 310 | 200 | 160 | 132 | 20 | 3 | 8-?18 | |||||
| 100 | 408 | 350 | 220 | 180 | 156 | 22 | 3 | 8-?18 | |||||
| 125 | 424 | 400 | 250 | 210 | 184 | 22 | 3 | 8-?18 | |||||
| 150 | 515 | 480 | 285 | 240 | 211 | 24 | 3 | 8-?22 | |||||
| 200 | 540 | 600 | 340 | 295 | 266 | 24 | 3 | 8-?22 | |||||
| 250 | 573 | 730 | 405 | 355 | 319 | 26 | 4 | 12-?22 | |||||
| 300 | 608 | 850 | 460 | 410 | 370 | 28 | 4 | 12-?22 | |||||
| 350 | 700 | 980 | 505 | 460 | 429 | 30 | 4 | 16-?22 | |||||
